熱電阻的結構與分類
與熱電偶分類一樣，熱電阻按照結構分為裝配熱電阻、鎧裝熱電阻兩類；按測溫元件鉑電阻、銅電阻，以及非標準化的鐵電阻、鎳電阻、銦電阻、錳電阻、碳電阻等；按分度號分為Pt100、Pt10、Cu50、Cu100，以及Pt1000、Pt800、Pt500等標稱電阻很大分辨率很高的鉑電阻；根據用途分為標準鉑電阻、耐腐蝕熱電阻、耐磨熱電阻、端面熱電阻、電機專用熱電阻等等。

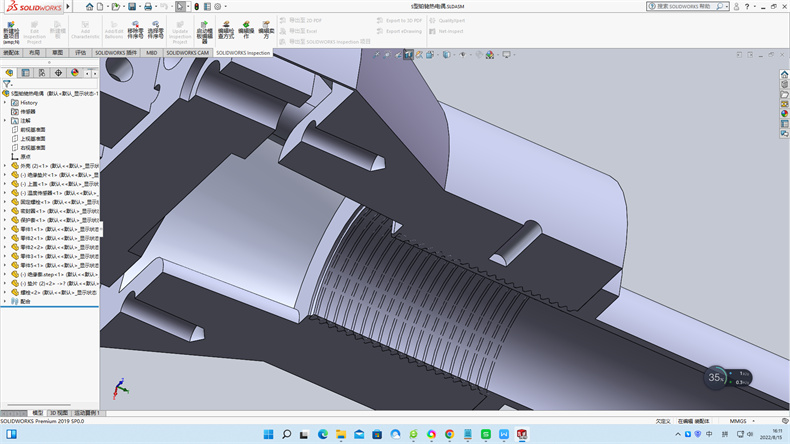

從熱電阻的測溫原理可知，構成基本的熱電阻除了熱電阻元件及引線外，仍然有測量端和參比端，也稱“熱端”和“冷端”，這就是所謂的“兩端”。熱電阻的測量端都是絕緣型。熱電阻的構成仍然分五部分，熱電阻元件及引線是構成熱電阻的核心部分（即部分測溫元件），其它部分都是圍繞它展開；為了保證回路中電阻信號不損失，以準確傳遞被測溫度信號，必須用絕緣材料使熱電阻元件兩引線之間，及其與外界之間有可靠的絕緣（即第二部分絕緣材料）；為了保護絕緣材料和熱電阻元件及引線，以延長熱電阻的使用壽命，同樣設計有第三部分保護套管；為了安裝接線使用方便，適應各種使用場合，同樣設計有第四部分接線裝置和第五部分安裝固定裝置。這些就是所謂的“五部”?；镜臒犭娮铔](méi)有保護套管和安裝固定裝置（即熱電阻芯）?？梢?jiàn)，熱電阻的結構除測溫元件不同以外，其余與熱電偶基本一致。
